Leserartikel Grafikkarte mit einem Wasserkühler umbauen

[LiniXXus]

Eine GPU effektiv ohne Spulenfiepen finden ist schwierig.

Bisher hatte ich immer Glück. Meine vorherige RTX 3080 hatte als ich sie kaufte, auch Spulenfiepen und ich dachte schon, diesmal Pech gehabt. Aber zu der Zeit wurde die Grafikkarte, vor meinem neuen 850 Watt Netzteil geliefert. Nachdem ich mein neues Netzteil eingebaut habe, konnte ich kein Spulenfiepen mehr hören. Nur wenn ich Benchmark mit 3DMark oder den Heaven Benchmark ausführte, konnte ich ein sehr leises Summen etwas heraushören.

In meinem Fall habe ich noch einen Mora extern mit dran und komme daher auf sehr niedrigen Drehzahlen der Lüfter. Dadurch höre ich meinen Rechner selbst mit Games nicht und ist daher sozusagen komplett lautlos.

Außerdem sind WaKü Blöcke teuer und haben kaum Wiederverkaufswert.

Das stimmt, habe ich auch schon mehrfach erleben können.
Auch Grafikkarten, die bereits ab Werk einen Wasserkühler verbaut haben, lassen sich schlechter verkaufen.

Ergänzung (15. Dezember 2025)

Yep... noch ein Grund warum ich aktuell bevorzugt eine highend Karte kaufe und dann ein paar Generationen überspringe.

Habe auch eine Generation übersprungen, da ich von einer RTX 3080 auf die RTX 5080 gewechselt habe. Aber ich muss dazu sagen, dass ich mit der RTX 3080 noch gut ausgekommen bin. Auf die 5080 habe ich nur deshalb gewechselt, weil ich eine RTX 5080 Grafikkarte haben wollte.

Mit BF6 und CoD BO7 bin ich mit mittleren Settings nicht mehr auf 100 FPS mit meinem UWQHD Monitor (3440x1440p - 120Hz) gekommen. Daher habe ich eine Grafikkarte haben wollen, womit es wieder möglich ist. Aber das ist auch schon Meckern auf hohem Niveau, weil selbst unterhalb dieser 100 FPS diese Spiele sich gut spielen ließen und hierbei für mich, auch die Grafik dazu in Ordnung war.



[LiniXXus]

"Wasserkühler mit einer Grafikkarte nachrüsten"
Sollte das nicht "Grafikkarte mit einem Wasserkühler nachrüsten" heißen?

Im Grunde ist das gar nicht so verkehrt gewesen, denn als ich mir meine RTX 5080 Grafikkarte gekauft habe, habe ich mir zunächst den Kühler hierzu ausgesucht. Denn mit der Grafikkarte hatte ich eine bestimmte Preisvorstellung und so kam nicht jede Grafikkarte infrage.



[LiniXXus]

Heute habe ich mal längere Zeit in Dead by Daylight und Battlefield 6 verbracht. Das ist wichtig, weil ich bis zu 3 Liter Kühlflüssigkeit befüllt habe und es eine Zeit lang benötigt, bis sich die Wassertemperatur mit der Drehzahl der Lüfter einpendeln tut. Meine Aquasuite zeichnet hier die Leistung in MHz und auch die Temperaturen, sowie die Leistungsaufnahme mit auf. Hierbei sind die minimale, die aktuelle, die maximalen Werte und auch die Durchschnittswerte enthalten.

Klar, das Spiel Dead by Daylight belastet Grafikkarte und den Prozessor nicht stark aus. Zu beachten ist aber die Wassertemperatur, da alles davon abhängt und die Wassertemperatur selber hängt von der Drehzahl der Lüfter und der verbauten Radiatoren mit ab.

Daher lassen sich meine Werte nicht 100 % mit anderen wassergekühlten Systeme vergleichen. Zum Beispiel hat mein Sohn mit seiner custom Wakü keinen Mora mit eingebunden und erreicht in Games auch eine Wassertemperatur um die 38 -43 °C. Dementsprechend fallen auch die dazugehörigen Temperaturen der CPU und der GPU etwas höher aus.

Daher zunächst, was für Radiatoren bei mir verbaut sind.

• Front 420er Radiator
• Top 240er Radiator
• Extern, Mora 360 LT

Die Lüfter werden mittels Delta Temperatur bezüglich der Wassertemperatursensoren und der Raumtemperatur per Kurve geregelt. Im Schnitt sind es um die 550 bis 650 U/min. Mit zwei DDC Pumpen kann ich mir auch einen höheren Durchfluss erlauben. Denn somit kann ich beide Pumpen mit einer Drehzahl betreiben, was nicht aus dem Gehäuse zu hören ist und trotzdem über 100 l/h kommt.

Dead by Daylight​

Battlefield 6​

Call of Duty: Black Ops 7​

Ein Vergleich mit dem Luftkühler kann ich nicht bieten, weil mein Vortest dazu eher der Funktion der Grafikkarte vor dem Umbauen gedacht war. Denn mir war bereits bewusst, wie sich eine umgebaute Grafikkarte verhalten wird und so war mir vor dem Umbau nur wichtig, dass ich auch die Grafikkarte behalten werde. Denn mit dieser Grafikkarte verliere ich die Herstellergarantie und kann die Grafikkarte auch nicht innerhalb der 14 Tage zurückgeben.

Denn hierzu musste ich ein Siegel auf der Backplate entfernen.


Ein paar Vergleichswerte habe ich aber in Beitrag 16 zusammengefasst.
Diesen Beitrag habe ich auch im Nachhinein noch etwas bearbeitet und ergänzt.



[LiniXXus]

Habe ja dieses Thermal Grizzly - PhaseSheet PTM für meinen Umbau verwendet und die Temperaturen sind damit sehr gut. Laut Igor fallen die Tests auch sehr gut aus.
Link: https://www.igorslab.de/thermal-gri...well-alternative-in-der-realitaet-wirklich/4/

Die Testergebisse, die ich hierzu bisher auf YouTube gefunden habe, sind zwar auch gut gewesen, aber für mich trotzdem nicht aussagekräftig. Weil alles was ich bisher dazu auf YouTube gefunden habe, mit der CPU oder GPU, bzw. mit Laptops immer alte Wärmeleitpaste damit ersetzt wurde. Danach gab es eine Temperaturverbesserung. Solch eine Temperaturverbesserung hätte es auch mit neuer aufgetragener Wärmeleitpaste gegeben. Mit dem Hotspot ist es dasselbe, denn wenn die alte WLP nicht in Ordnung war, dann fällt diese Temperatur auch höher aus.

Aber bisher bin ich mit diesem PhaseSheet PTM sehr zufrieden. Das Material hat mir sehr gut gefallen und ließ sich auch gut auftragen.


Da ich aber keine normale Wärmeleitpaste zuvor drauf hatte, kann ich nicht beurteilen, was davon besser ist. Grund dazu dieses PhaseSheet PTM zu verwenden war aber, weil ich mit vorherigen Umbauten immer beobachten konnte, das normale Wärmeleitpaste anfangs gut ist und Wochen danach sich die Temperaturen um 5 °C verschlechtert haben. Das lag aber daran, weil der GPU Chip nicht ganz plan, ist und es die WLP mit der Zeit mittig wegtreibt. Die besten Ergebnisse hatte ich bisher mit Flüssigmetall, was ich aber in diesem Fall nicht nutzen wollte.

Aber die Temperaturen, was ich bisher beobachten konnte, sind sehr gut. Kann ich daher guten Gewissen weiterempfehlen.



[LiniXXus]

Liquid Metal (LM) statt Wärmeleitpaste?​

Mit dem Umbau habe ich sozusagen, mit diesem PhaseSheet PTM Pad, Wärmeleitpaste verwendet. Es lässt sich aber auch Flüssigmetall (LM) stattdessen verwenden. Flüssigmetall hat eine noch bessere Leitfähigkeit. Ist aber elektrisch leitend. Daher sollte man dazu gewisse Erfahrungen haben und auch einiges mit beachten.

1. Vernickelte Materialien sind zu bevorzugen.
2. Kann zwar auf reines Kupfer verwendet werden, wird sich aber etwas einsaugen. Meist wird es beim zweiten Mal auftragen besser. Daher sind Materialien, die vernickelt sind, zu bevorzugen.
3. Kühler dürfen nicht aus Aluminium bestehen, denn Aluminium wird zersetzt!
4. Das erneute zerlegen kann ggf. etwas schwieriger sein, weil sich LM festbacken kann.
5. Lässt sich schwerer nach dem Zerlegen entfernen und die Oberfläche muss manchmal sogar weggeschliffen und poliert werden.

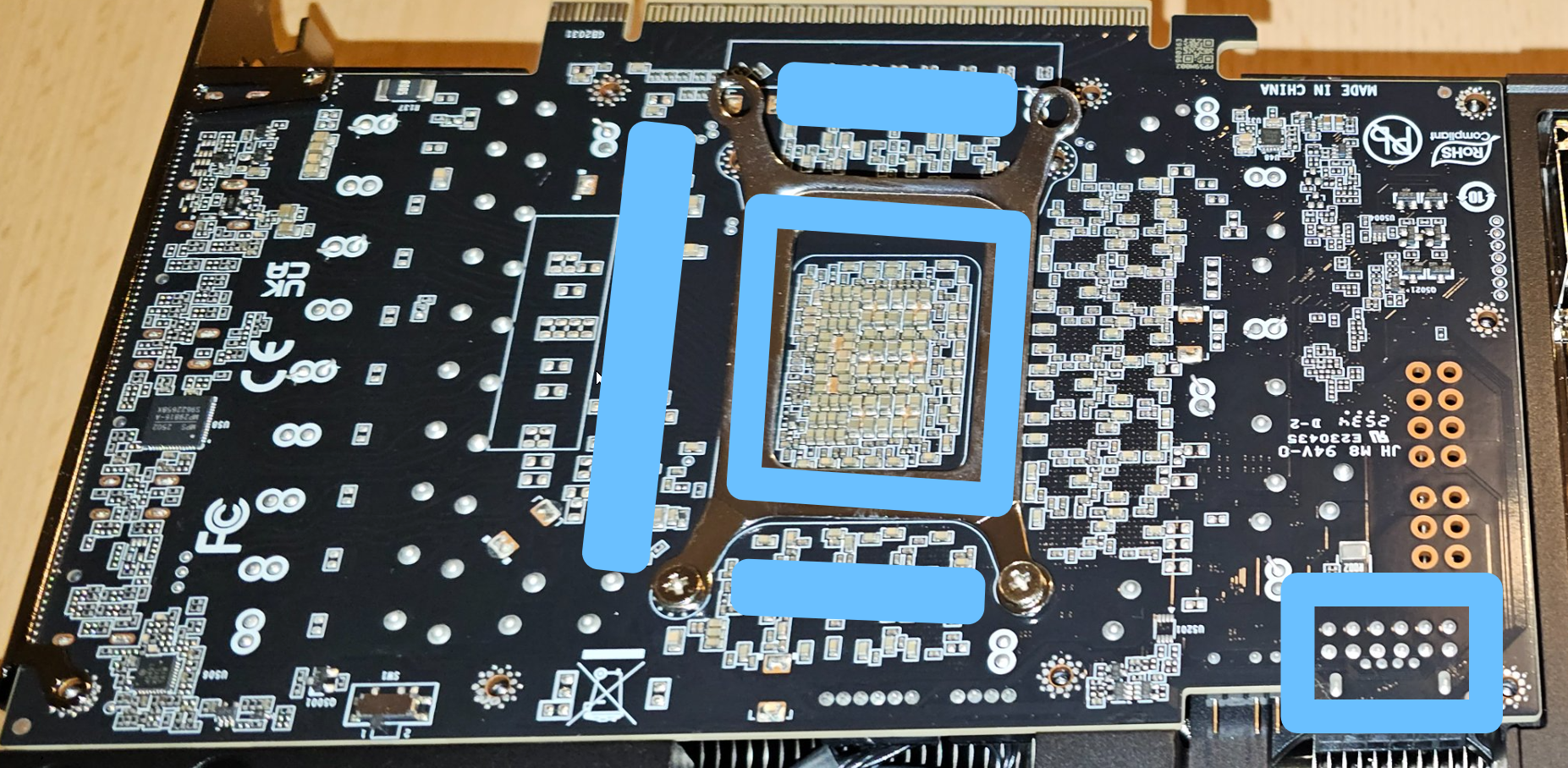

6. Die Bauteile um einer GPU sollten gegen Kurzschluss abgesichert werden. Hierzu lässt sich Nagellack oder auch normale nicht leitende Wärmeleitpaste verwenden.

Bezüglich des 5. Punktes habe ich letztens von LM abgesehen und dieses PhaseSheet PTM statt normalerweise Wärmeleitpaste verwendet. Habe aber in der Vergangenheit schonmal LM mit solch einem Umbau verwendet, daher ist mir dieses Thema nicht fremd und so bekommt man manchmal schon manche Ideen dazu.

Ich sage es mal so, überlegt habe ich es mir schon, aber bisher noch nicht umgesetzt. Bin mir auch nicht sicher, ob ich es umsetzen werde. Aber falls doch, dann hatte ich hierzu folgende Gedanken gehabt:

1. Thermal Grizzly GPU Guard - NVIDIA 4090, 5080, 5090
   Schaumstoffdichtung für Grafikchips RTX 4090 / 5080 / 5090, Schutz vor elektrisch leitenden Wärmeleitmedien
2. Thermal Grizzly Conductonaut Extreme Flüssigmetall-Wärmeleitpaste - 1 Gramm
3. Thermal Grizzly Minus Pad Extreme 2 Wärmeleitpad - 120 × 20 × 1 mm, 2 Stück

In meinem Fall sind Pads mit 1 mm verbaut, daher habe ich auch welche mit 1 mm ausgesucht. Habe die bereits verbauten Pads nachgerechnet und mit zwei Pads müsste ich auskommen. Benötige drei kleine Stücke für die VRams, einen langen schmalen für die Spannungswandler und dann noch 4 kleine Stücke.

Quelle: Alphacool

Die Thermal Grizzly Minus Pad Extreme 2 Wärmeleitpads sind natürlich nicht ganz so günstig und im Grunde tun es auch günstigere Pads. Denn der Unterschied wird sicherlich auch nicht so groß ausfallen. Diese Extreme 2 Pads sind sozusagen, die obere Klasse. Aber Liquid Metal (LM) zu verwenden, ist auch bereits mehr als was nötig wäre.

In der Vergangenheit habe ich einfach Nagellack zum Abisolieren der kleine Bauteil um die GPU verwendet. In einem Fall habe ich auch einfach Kapton-Klebeband darum herumgeklebt. Aber ich finde auch gut, dass es für die RTX 5090, RTX 5080 und der RTX 4090 auch solch eine Schaumstoffdichtung zu kaufen gibt, womit man diesen Bereich auch abgrenzen kann. Habe ich letztens in einem Video von Roman, als er eine Grafikkarte auch mit LM umgebaut hat, gesehen.

Hier noch eine Anleitung bezüglich des LM und der Isolierschicht mit Grafikkarten.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Flüssigmetall wird hauchdünn aufgetragen, was eher ein Anmalen gleich kommt.
Am Kühler sollte auch etwas LM mit aufgetragen werden.

ACHTUNG! Läuft LM unter VRams oder dem GPU-Chip oder auf andere elektrischen Bauteile, ist es elektrisch leitend und verursacht einen Kurzschluss. Eine Grafikkarte kann so beschädigt werden und ist dann nicht mehr funktionstüchtig!

Mit Liquid Metal (LM) muss sehr vorsorglich und sauber gearbeitet werden. Die Metallnadel der Kanüle führe ich auch mit etwas Küchenrollenpapier auf den GPU-Chip. Denn beim Ansetzen darf zuvor auf dem Weg zum GPU-Chip nichts auf die Grafikkarte tropfen! Denn das Liquid Metal (LM) ist so fein und flüssig und könnte vorzeitig mit der Handbewegung zum Chip bereits tropfen.

TIPP: Nach dem Auftragen kann das PCB der Grafikkarte etwas nach oben angekippt werden, sodass der Grafikchip der untere Rand wiedergibt. Sammelt sich dort an der Kante ein dicker Tropfen LM, dann ist bereits zu viel drauf. LM lässt sich dann mit der feinen Spitze der Kanüle wieder etwas absaugen. Es lässt sich aber nicht mit Küchenrollenpapier aufsaugen und wegwischen. Mit etwas Geduld lässt es sich auch mit Wattestäbchen etwas aufnehmen und so reduzieren.

Was verspreche ich mir davon? In der Vergangenheit hat es ca. 3-5 °C bessere Temperaturen gebracht. Aber mit bestimmten Stresstests, wo die volle Leistungsaufnahme anliegt, wird die Temperatur viel besser abgeführt. Am Ende ist es aber eher ein haben wollen und kein haben müssen, denn der Hardware ist solch ein Temperaturunterschied vollkommen egal. Selbst jetzt mit dem PhaseSheet PTM Pad sind die Temperaturen vollkommen in Ordnung.

In diesem Sinn ist es jetzt daher eher nur eine Überlegung und keine Entscheidung, die Grafikkarte erneut zerlegen zu wollen.

Trotzdem habe ich mal ein Leistungstest gemacht und mit einer Wasserkühlung ist immer die Wassertemperatur davon ausschlaggebend. Daher messe ich vor der Grafikkarte die Wassertemperatur und dann wird von der GPU-Temperatur die Temperatur des Wassers abgezogen. Dadurch wird ein Delta zwischen Wasser und der GPU gemessen.

Dieses Delta verändert sich mit derselben Leistungsaufnahme nicht mit ansteigender Wassertemperatur.
Mittels Aquasuite lässt sich solch ein virtueller Temperatursensor erstellen.

Mit Furmark habe ich dann die Wassertemperatur, das Delta zur GPU-Temperatur, die GPU-Temperatur, die Memory-Temperatur und auch die Leistungsaufnahme mit berücksichtigt.


Mit diesem Screenshot wurden beide Bildschirme aufgezeichnet. Zur besseren Darstellung habe ich sie oben aber in zwei Bereiche unterteilt. Hier daher noch das original Screenshot dazu.


Das Delta Wasser zur GPU-Temperatur ist aber auch von der Leistungsaufnahme mit abhängig. Denn in diesem Test mit Furmark hatte ich ein Delta von 24 °C anliegen. In einem Game mit etwa 200 - 250 Watt habe ich aber nur ein Delta von etwa 12 °C anliegen.


Diese Messwerte sind aber nur von Relevanz, sollte ich mich doch zu LM entscheiden. Momentan bin ich aber etwas abgeneigt, da ich auch kein Freund davon bin, gut funktionierende Hardware erneut ausbauen und zerlegen zu wollen. Immerhin sind die Temperaturen jetzt bereits sehr gut. 👍


Es geht hier auch um Furmark und mit normalen Games habe ich Temperaturen um die 40 - 46 °C mit der GPU anliegen. Mein Monitor hat auch nur 120 Hz und stelle ich dazu noch VSync ein, dann komme ich nur noch auf etwa 41 - 43 °C. Mit manchen Spielen, wo die Grafikkarte nicht voll auslastet wird, erreiche ich sogar nur um die 38 - 40 °C.

Diesen Beitrag und diese Tests dazu habe ich nur als Nachschlagewerk (Vergleichswerte) erstellt, falls ich doch eines Morgens aufwache und den Umbaut doch vollziehen möchte.

Habe mir auch bereits ausgerechnet, was mich dieser Umbau kosten würde und die Kosten hierzu sehe ich nicht als Problem an. Aber ich bin mir nicht sicher, ob ich mir diesen Aufwand mit dem Ausbauen und dem Zerlegen der Grafikkarte tatsächlich antun soll. Denn die Temperaturen sind jetzt bereits sehr gut.👍

Aus diesem Grund ist meine Entscheidung zu Liquid Metal (LM) eher bei NEIN.
Reizen würde es mich aber trotzdem.


Schlusswort: Mit Liquid Metal (LM) und solchen speziellen Pads geht es nur, um die maximale Kühlleistung zu erreichen und das Abführen der Wärme bestmöglich zu ermöglichen. Ist aber normalerweise nur Kopfsache, denn der Hardware sind solche Temperaturunterschiede vollkommen egal. Denn wie es auch in diesem Beispiel (Thema) ersichtlich ist, lassen sich auch ohne Liquid Metal (LM) gute Temperaturen erreichen.

Eine sehr gute Alternative ist auch das PhaseSheet PTM Pad von Thermal Grizzly und ist nicht elektrisch leitend.



[Krik]

In der Vergangenheit hat es ca. 5 °C bessere Temperaturen gebracht.

Liquid Metal verglichen mit was?



[LiniXXus]

In der Vergangenheit habe ich schonmal Grafikkarten mit WLP auf LM umgerüstet und dann hatte ich statt 43 bis zu 46 °C, nur noch um die 40 bis 43 °C mit derselben Wassertemperatur anliegen. Mit der RTX 5080 ist es aber jetzt nur eine Schätzung, da es sich nicht vorhersehen lässt. Die WLP dieser Grafikkarten war zuvor erst neu aufgetragen gewesen, daher sind sie nicht ausgetrocknet gewesen. Denn mit einer WLP, was bereits ausgetrocknet ist, würde es immer eine Temperaturverbesserung geben.

Habe es in meinem Beitrag bearbeitet, hätte besser heißen sollen, 3-5 Grad. LM hat halt die beste Leitfähigkeit und das lässt sich nicht bestreiten. Einige Hersteller wie z. B. die PS5 setzen auch auf LM. In einem Video von Roman habe ich letztens gesehen, dass manche Grafikkartenhersteller auch auf LM mittlerweile setzen.

Aus diesem Grund würde es mich auch erneut reizen, auf LM zu setzen. Nur wenn ich meinen Aufbau anschaue, wo alles bereits sehr gut aufgebaut ist und meine Temperaturen auch so bereits gut sind, möchte ich mir diesen Aufwand dann doch ersparen. Aus diesem Grund habe ich mich vorerst entschieden nichts umzubauen und alle zu belassen, wie es ist.

Mich stört mit LM nur, sollte im Nachhinein wieder alles zerlegt werden, da ich LM in der Vergangenheit nicht so einfach wie WLP wegwischen konnte und daher etwas mühsamer war, das Zeig wieder zu entfernen. Aber mit der GPU war es damals nicht ganz so schlimm, wie zwischen IHS und Kühler der CPU.

An dieser Stelle kann ich auch dieses Video empfehlen.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Habe es in meinem Beitrag bearbeitet, hätte besser heißen sollen, 3-5 Grad. LM hat halt die beste Leitfähigkeit und das lässt sich nicht bestreiten.

Meine Messungen mit dem Delta zur Wassertemperatur haben auch einen Hintergrund. Denn mit zunehmender Leistung wird die Wärme nicht mehr schnell genug abgeführt. Das lässt sich an einer CPU mit Stresstests ersehen, sobald mit einer geringen Wassertemperatur trotzdem gewisse Temperaturlimits erreicht werden und auch mit meiner RTX 5080 Grafikkarte ist es ebenfalls zu sehen.

Mit LM zwischen IHS und dem CPU-Kühler habe ich in der Vergangenheit auch mit Stresstests die Temperaturen verbessern können.

Mit Gaming habe ich mit meiner RTX 5080 Grafikkarte ein Delta hierzu um die 12 Grad, mit Furmark sind es 24 °C. Das liegt daran, dass die Leitfähigkeit mit hoher Last nicht ganz so gut ausfällt. Genauer gesagt, die Wärme staut sich im Kern an, weil es nicht schnell geung an den Kühler abgeführt werden kann. Aus diesem Grund wird sich LM auch mit Gaming nicht so stark mit auswirken, weil hier bereist mit normaler WLP oder wie in meinem Fall mit einem PhaseSheet PTM Pad die Wärme bereits gut abgeführt wird.

Mit Furmark würde aber die Wärme noch besser abgeführt werden, sodass sich hier LM besser bemerkbar machen würde. Mittels Delta Berechnung müsste sich daher je nach Last mit LM ein Unterschied zu sehen sein. Die Frage ist aber immer, ob man dieses unbedingt haben muss und die Antwort dazu ist im Grunde... NEIN. Da es keine Rolle spielt, ob eine Grafikkarte ein paar Grad kühler oder wärmer ist.



[badfallenangel]

Danke für deine Infos!

Da ich z.Zt. an Pumpout an meiner Graka leide, bin ich am überlegen, bei der nächsten Gelegenheit vllt das Kryosheet oder PTM zu verwenden. Das Kryosheet wirkt aber auch sehr brauchbar, hat wer damit Erfahrungen? ggf. warum besser oder schlechter als PTM?

LM trau ich mich ehrlich gesagt noch nicht.



[LiniXXus]

Die Hersteller versprechen sehr viel und daher glaube ich nicht alles, was die dazu aussagen. Sehe das alles wie normale Wärmeleitpaste an und an Wunder sollte man hier nicht hoffen. Ich hoffe mit dem PTM nur, dass es ein paar Jahre hält und es sich nicht wie normaler Wärmeleitpaste nach außen verdrängen lässt. Denn MX-4, was ich hier auch da habe, hätte genauso gut geklappt.

Nur ist mir bekannt, dass sich die Wärmeleitpaste vom Zentrum stärker wegdrückt und weniger zurückbleibt. Der GPU-Chip ist nie komplett Plan. Das hat früher immer nach ein paar Wochen eine geringe Temperaturverschlechterung gebracht. Da das PTM nicht viel kostet, habe ich halt jetzt PTM statt der normalen WLP verwendet.

Auf YouTube habe ich viele Videos dazu gefunden, wo die Tester mit PTM voll begeistert waren und immer ein sehr gutes Ergebnis präsentiert haben. Aber alle hatten eines gemeinsam, sie haben ständig alte eingetrocknete WLP gegen PTM ausgetauscht und solch eine Temperaturverbesserung hätte es auch mit neuer WLP gegeben.

Aber ich sehe jetzt nichts Negatives an PTM und meine Temperaturen sind so weit auch in Ordnung.



[Haldi]

[IMG]https://www.computerbase.de/forum/attachments/ashampoo_snap_montag-15-dezember-2025_6h5m28s-png.1685696/[/IMG]

Falls du dir mal nen anständiges OSD im Afterburner zusammen Basteln willst kannst du hier Nachlesen wie oder was schönes finden:
https://forums.guru3d.com/threads/rtss-overlay-editor-megathread.436443/



[coxon]

@LiniXXus GZ zum Artikel auf der Frontpage!



[RaptorTP]

[IMG]https://www.computerbase.de/forum/attachments/20251207_133608-jpg.1685608/[/IMG]

Genau dieses Bild reicht vollkommen aus um mich von sämtlichen Wasserkühlungen fern zu halten.

Ich würde, wirklich wenn! sowieso nur flexible Schläuche nehmen und nen MORA raus stellen.
Einfach um keine Spannungen an den Verschlüssen zu haben (flexibel)
und auch um so wenig wie nur möglich, Verbindungen im Case zu haben (3 Stück)
MORA zu GPU ; GPU zu CPU ; CPU zu MORA.
(Pumpe draußen, entkoppelt in extra Dämmung)

Aber das alles kostet natürlich. Also auch ohne MORA.
Da nehm ich aktuell lieber 100€ mehr in die Hand (für eine dicke Karte mit ordentlichem Luftkühler) und mach etwas UV.

Schon ist ein leiser Betrieb mit gute Temps möglich. 😎👍

Denk dran, der Stecker braucht trotzdem ausreichend Airflow.

Vielen Dank für deinen Beitrag!



[LiniXXus]

Genau dieses Bild reicht vollkommen aus um mich von sämtlichen Wasserkühlungen fern zu halten.

Das sollte immer mit Umbauten, mit dem ablassen und neu befüllen machen. Geht natürlich auch ohne und ich habe mittlerweile fast 10 Jahre Erfahrungen mit dem Aufbauen einer cutom Wakü. Habe noch nie im laufendem Betrieb eine Undichtigkeit gehabt. Ganz egal ob Hardtube oder Schlauch, aber mit Umbauten kann immer was passieren.

Zum Beispiel eine Dichtung ist defekt oder fehlt komplett. Oder man vergisst eine Verschlussschraube. Anschlüsse und Adapter sollten auch Handfest angezogen werden und dann kann beim Befüllen immer noch was undicht sein.

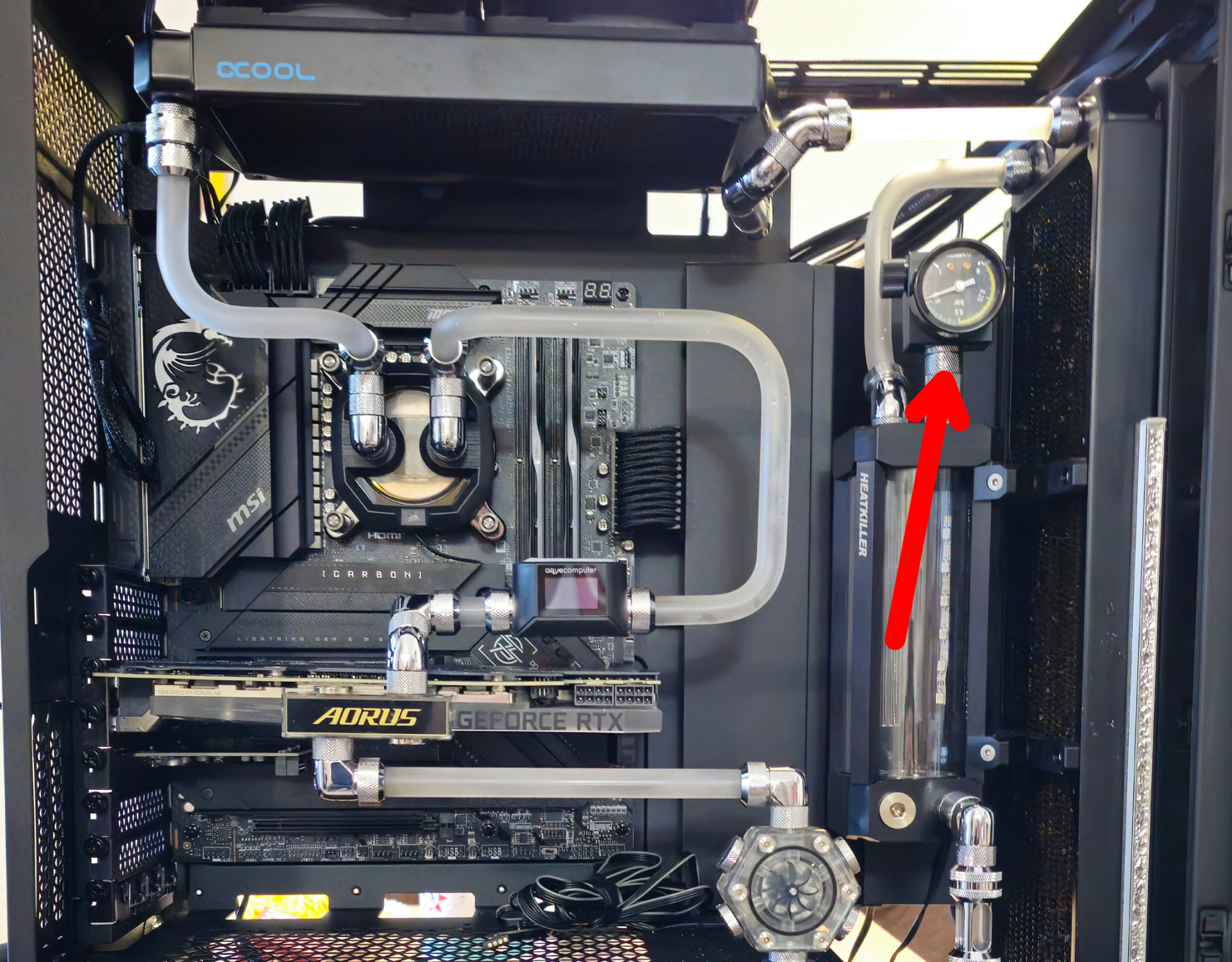

Ich nutze nicht immer einen Druckprüfer vor dem Befüllen, aber ich gehe auf Nummer sicher.

Denn sollte doch was tropfen, dann läuft es auf das Küchenrollenpapier und nicht auf die Hardware. Zudem befülle ich auch nur mit einem separaten Netzteil und so wird nur die Pumpe mit Spannung versorgt. Denn dann kann Hardware, falls doch mal was nass werden sollte, kein Schaden nehmen.

Es kommt noch dazu, dass beim Ablassen der Kühlflüssigkeit nicht alles abläuft und manche Röhren mit Wasser voll stehen und beim Lösen eines Anschlusses dann das Wasser kontrolliert aus der Röhre abgelassen werden muss. Genauso wie Kühler und Radiatoren, die nach dem Ablassen immer noch voll mit Wasser stehen.

Nachdem der Loop befüllt wurde und ich mich überzeugt habe, dass alles dicht ist. Läuft es ca. 1-2 Stunden um sicherzugehen, dass es nicht langsam heraustropft und dann kommt dieses ganze Küchenrollenpapier heraus.

Ich würde, wirklich wenn! sowieso nur flexible Schläuche nehmen und nen MORA raus stellen.
Einfach um keine Spannungen an den Verschlüssen zu haben (flexibel)
und auch um so wenig wie nur möglich, Verbindungen im Case zu haben (3 Stück)

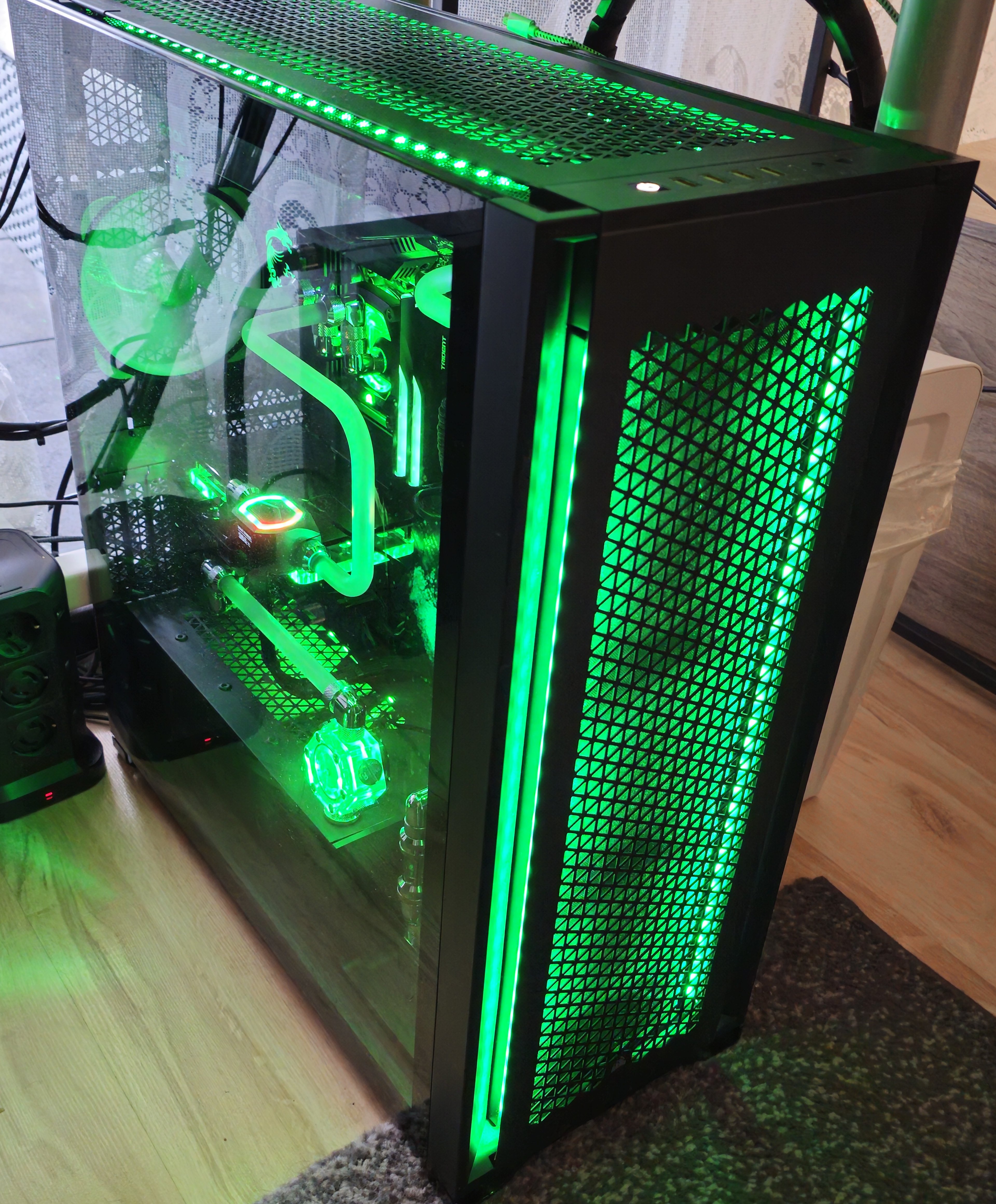

Hardtube sind halt ohne Weichmacher und sehen optisch auch schöner aus. Denn ohne Weichmacher gibt es nur EPDM Schlauch und der ist schwarz aus einer Gummimischung. Hardtube ist sehr aufwändig, weil es sehr genau gebogen sein muss und da steht dann auch nichts unter Spannung! Es spielt auch keine Rolle wie viele Anschlüsse oder Adapter dazwischen sind, vor allem wie bei mir mit 2x DDC Pumpen die um die 200 l/h fördern können. Ich stelle die Pumpen nach dem Befüllen sogar nur noch auf 30 % Pumpenleistung, weil der Durchfluss dann vollkommen ausreicht.

Mit diesem Umbau hatte ich keine Lust, die zwei Röhren zur Grafikkarte neu zu machen, daher habe ich die Differenz, was sich gegenüber der alten Grafikkarte verändert hat, mit Adaptern ausgeglichen. Gefällt mir sehr gut und ich finde, ich muss nicht zwingend zwei neue Röhren neu biegen und anfertigen. Röhren hätte ich aber noch genug da, um zwei neue Hardtubes zu fertigen.

Da nehm ich aktuell lieber 100€ mehr in die Hand (für eine dicke Karte mit ordentlichem Luftkühler) und mach etwas UV.

Die Grafikkarte hat solch einen von dir genannten Kühler, denn viel größer geht wohl kaum.

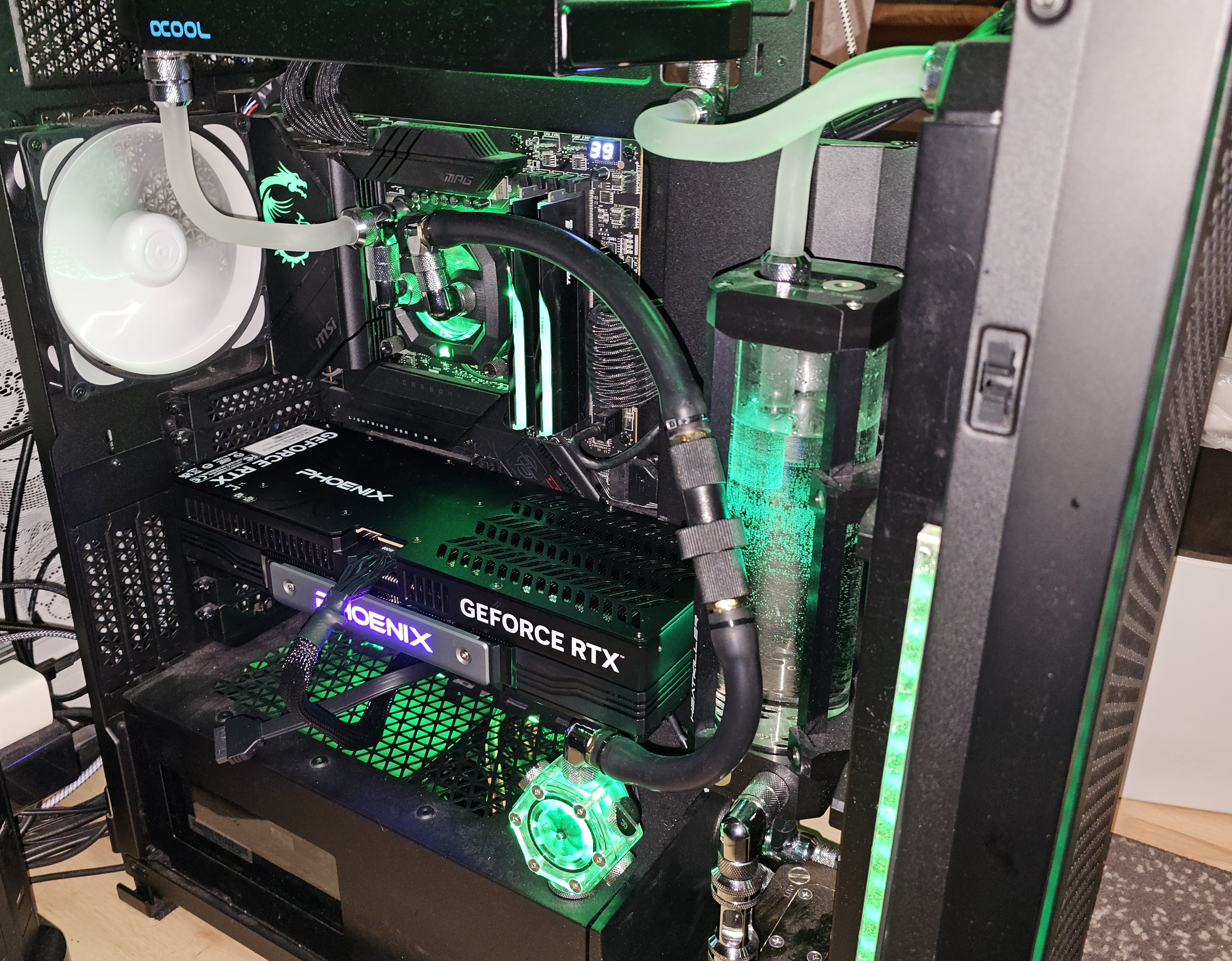

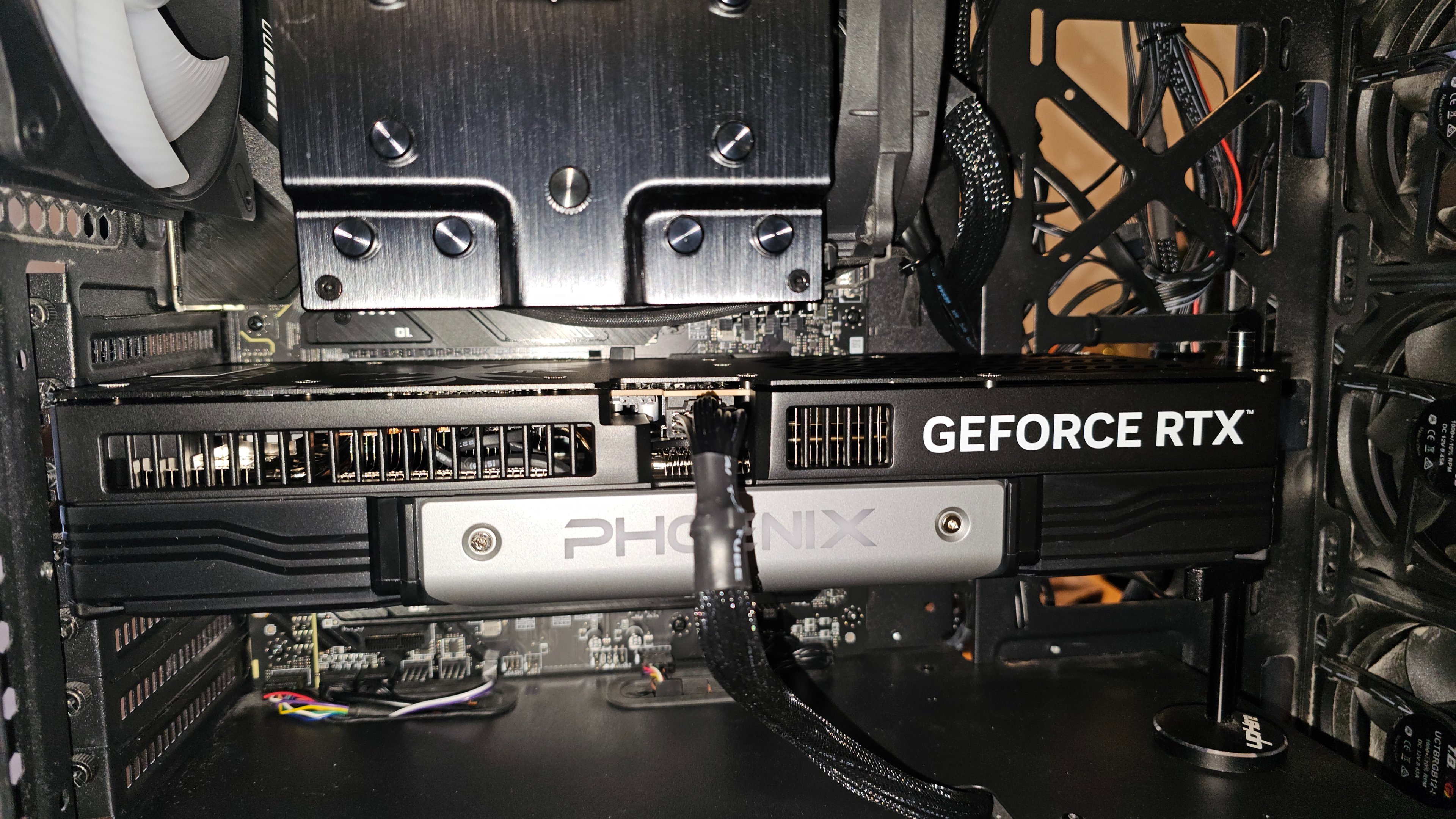

Links, gleiche Grafikkarte was sich meine Tochter einbauen ließ und rechts, meine vor dem Umbau.

Wer mehr über diese Grafikkarten wissen möchte, der kann dazu dieses Thema von mir besuchen.
https://www.computerbase.de/forum/threads/erfahrungen-gainward-geforce-rtx-5080-phoenix.2260178/

Nur um es kurz zu machen, beide Grafikkarten sind mit dem originalen Luftkühler schön leise und auch sehr kühlt. Daher sind hier keine 100 Euro extra nötig gewesen. Schau dir mal an, was für ein Kühler an solch einer Grafikkarte verbaut ist und wie klein das eigentliche PCB ausfällt.

Mit solch eine Wasserkühlung geht es mir zumindest, nicht nur um leiser und kühler zu werden, sondern die Optik steht bei mir an erster Stelle. Es ist mein Hobby mir was Eigenes aufzubauen, was niemand sonst so aufgebaut hat und mich jedes Mal zu erfreuen, wenn ich runter in meinem Rechner schaue.

Ganz davon abgesehen ist mein Rechner nicht leise, sondern komplett lautlos, auch unter Last.

Das sollte man immer mit Umbauten, mit dem ablassen und neu befüllen machen. Geht natürlich auch ohne und ich habe mittlerweile fast 10 Jahre Erfahrungen mit dem Aufbauen einer cutom Wakü. Habe noch nie im laufendem Betrieb eine Undichtigkeit gehabt. Ganz egal ob Hardtube oder Schlauch, aber mit Umbauten kann immer was passieren.

Es geht auch ohne dieses ganze Küchenrollenpapier. Nur, was passiert, wenn es doch getropft hat? Hier muss noch nicht mal viel herauslaufen sein. Denn dann muss Hardware zum trocken zerlegt werden und es muss versuchen werden, alles trocken zu bekommen.

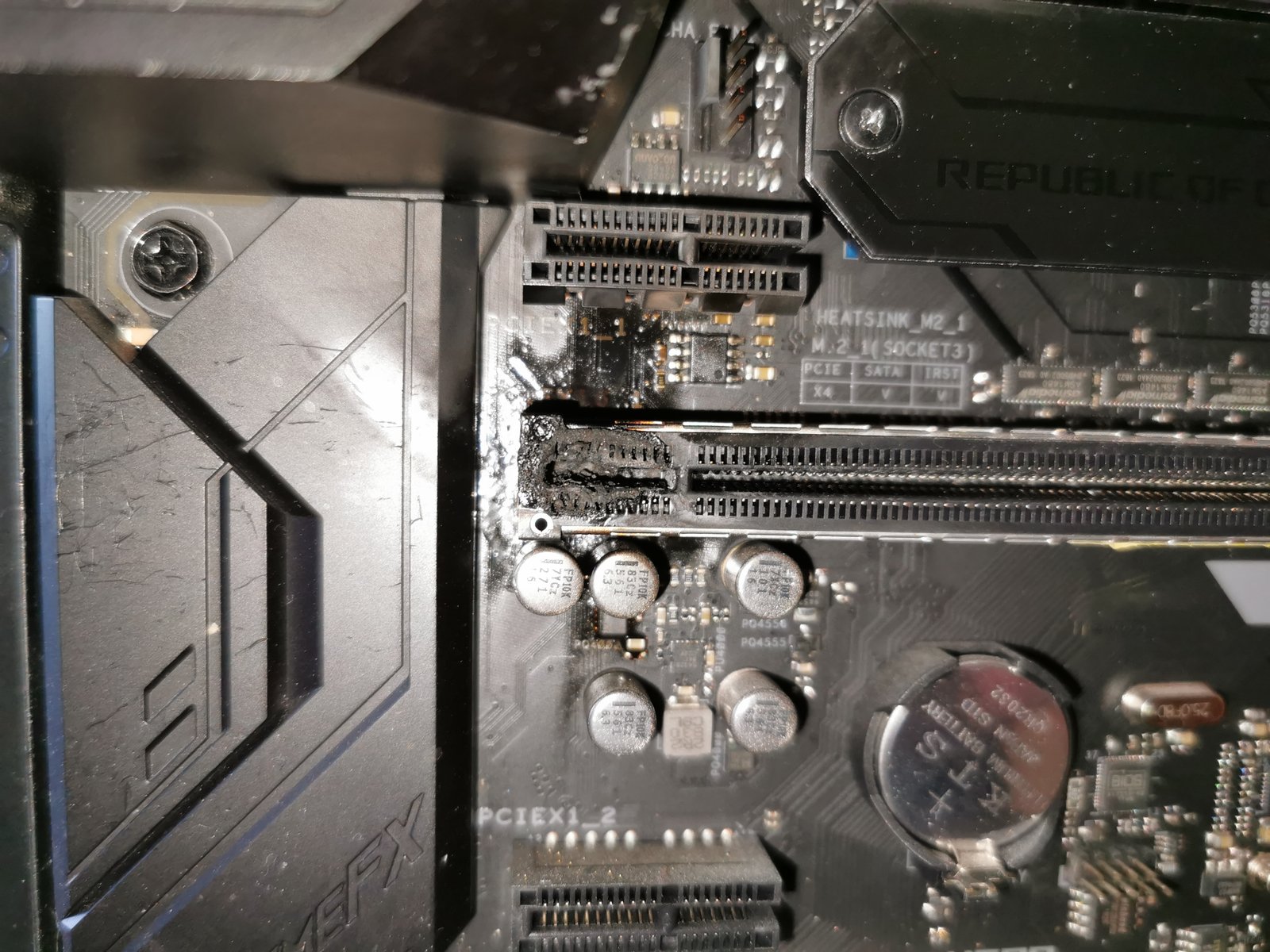

Hier ein Fall von mir, es hat etwas aus der Röhre des CPU-Kühlers getropft. Befüllt wurde sogar mit einem separaten Netzteil und die Hardware stand deshalb als sie nass wurde nicht unter Spannung. Das Wasser ist auf das Rieserkabel und dem PCIe Slot getropft. Ist auch nicht viele gewesen und daher habe ich auch recht schnell alles wieder trocknen können.

Destilliertes Wasser, was auch in der Kühlflüssigkeit neben dem Korrosionsschutz befüllt ist, sagt man eine nicht Leitfähigkeit zu. Aber gering leitend ist es trotzdem und es nimmt auch schnell an Leitfähigkeit zu. Da es Ionen aus dem Material mit aufnimmt.

Es werden Krichströme erzeugt, was einen sehr leichten Kurzschluss erzeugt. Nur knallt es nicht direkt nach dem Einschalten, sondern kann mehrere Stunden dauern, bis zwei Kontakte so heiß werden, sodass sie irgendwann doch schmelzen und dann ein richtiger Kurzschluss entsteht.

In diesem Fall hatte ich nicht mit dran gedacht, das Rieserkabel abzustecken und auch den PCIe Slot trocken zu machen. Denn Wasser setzt sich gerne auch in Spalten und Ritzen fest und ist oft nicht sichtbar.

Dieser Schaden ist entstanden, nachdem der Rechner ein paar Stunden nach dem Umbau wieder gelaufen ist. Es hat damals das Mainboard geschrottet und meine Grafikkarte, die nicht nass geworden ist, ist mit in den Tod gerissen worden.

Das Mainboard hatte 320 Euro gekostet und die Grafikkarte 680 Euro. Das neue Mainboard hat dann 280 Euro gekostet und die neue Grafikkarte 1550 Euro. Im Jahr 2021 wo mir das passiert ist, gab es auch keine Grafikkarten zu kaufen und deshalb musste ein Aufpreis bezahlt werden, um doch noch zu einer Grafikkarte zu kommen. Ich musste damals auch fast 2 Monate mit der iGPU der CPU auskommen.

Hätte ich damals alles mit Zewa vollgestopft, wäre dieser Schaden nicht entstanden!
Habe daher auch schon Lehrgeld gezahlt und auch aus Fehlern gelernt.

Anmerkung: So ins Detail bin ich hier in diesem Thema nicht eingegangen, weil es um den Umbau einer Grafikkarte geht. Wer solch einen Umbau unternimmt, wird normalerweise auch bereits Kenntnisse einer custom Wakü haben und selber wissen, was dabei wichtig ist.



[Nscale]

Den Core Wasserkühler von Alphacool habe ich auch für meine Sapphire Pulse RX 9070 XT.
Gut ein halbes Jahr später bin ich immer noch sehr zufrieden mit der Kühlleistung. Die RX 9070 XT musste in der Zwischenzeit schon ordentlich arbeiten und einige kW/h verkonsumiert. Schön zu sehen, dass der Kühler bei der 5080 auch gut performt. Bei dem aufgerufenen Preis von Alphacool ist das aber - ehrlich gesagt - auch das mindeste. Trotz dessen dass der Kühler gute Dinge verrichtet, ist er auf den Materialpreis bezogen gut 30-40% zu teuer.

Aber ist eben liebhaberrei... Oder wie in meinem Fall ein notwendiges übel



[LiniXXus]

Bisher habe ich mit ALC gute Erfahrungen mit dem Wasserkühler gemacht. Auch die Umbauanleitung finde ich gut und ausführlich beschrieben. Noch besser würde es mit LM ausfallen. Aber hier habe ich mich aus gewissen Gründen dagegen entschieden.

Bei dir finde ich gut das auch eine IO-Blende mit dabei war. Kenne ich auch von einer RTX 4080 Grafikkarte was ich umgebaut habe. In meinem Fall lag keine bei und so musste ich die originale Blende der Grafikkarte mit einbauen

PS, habe statt 199 Euro (Kühler) nur 178 Euro bezahl, da ich zu Blackfreitag bestellt habe und es zu der Zeit 10 % Rabatt auf den Einkaufswagen gab. So habe ich für alles, was ich bestellt habe, inkl. der Versandkosten knapp unter 200 Euro bezahlt.



[RaptorTP]

Denn ohne Weichmacher gibt es nur EPDM Schlauch und der ist schwarz aus einer Gummimischung

I know - ich nutze zwar selbst keine Wakü - wüsste aber zumindest eben genau diesen Schlauch zu nutzen. Danke.

Die Grafikkarte hat solch einen von dir genannten Kühler, denn viel größer geht wohl kaum.

Natürlich. Alle Karten die als Quadslot bei geizhals eingetragen sind und breitere gibt es auch.
Leichtes UV, DeShroud und 2x 120mm Lüfter drauf wer mag. (und ja das brauch Platz! - braucht eine Wakü auch)

Mit solch eine Wasserkühlung geht es mir zumindest, nicht nur um leiser und kühler zu werden, sondern die Optik steht bei mir an erster Stelle. Es ist mein Hobby mir was Eigenes aufzubauen, was niemand sonst so aufgebaut hat und mich jedes Mal zu erfreuen

mein Rechner steht auch unter Tisch. Ich schaue auch gerne mal drauf - aber ich möchte weder es erleben das da was ausläuft oder nachts die Pumpe säuselt oder durch Vibrationen irgendwas schwingt und mich nervt.

Darf natürlich jeder machen wie er mag. Aber Wakü nur für Optik finde ich beinahe noch unverständlicher.
Mein Sohn (11j) kam auch neulich zur mir und meinte eine AiO für seine CPU (seit gestern ein Ryzen 7 7700) wäre voll cool (Optik)

Ich meinte nur - kannste gerne machen wenn du in deinen eigenen 4 Wänden lebst und allein für dein Rechner verantwortlich bist. Vorher gibt es weder eine Wakü noch Windows LED/RGB SW.

Dafür 7700, RTX 4070, 32GB DDDR5, 2+1TB NVMe sponsered bei Daddy (Xmas Upgrade)
nur beim Bildschirm hat er was dazugegeben (WQHD, 180Hz) - bissi verwöhnt

Es gibt ja auch noch die Unterdruck Variante ... auch nicht schlecht.
Bisher schaue ich aber auch nur aus der Ferne zu und hab keinen Bedarf.

Deine Hardtubes sind auf jeden Fall gelungen und sehen gut aus. Nix für mich vom Risikofaktor



[LiniXXus]

Es geht hier im eigentlichen um ein Hobby, denn ein Rechner kann auch problemlos komplett luftgekühlt betrieben werden. Ein EPDM Schlauch ist auch gut und sieht auch gut aus. Hat sich mein Sohn einbauen lassen, weil es ihm mehr um die Funktionalität ging. Hardtube ist halt schon eine Nummer großer, wenn was noch spezieller ausfallen soll.

Hardtube lässt sich aber nicht einfach mal so verlegen, wie Schlauch und muss genau auf den Millimeter gebogen und auch auf Länge gesägt werden. Der Aufwand ist daher viel größer, als einfach mal ein Schlauch von A zu B anzulegen, abzuschneiden und aufzustecken.



[RaptorTP]

Hardtube lässt sich aber nicht einfach mal so verlegen, wie Schlauch und muss genau auf den Millimeter gebogen und auch auf Länge gesägt werden. Der Aufwand ist daher viel größer, als einfach mal ein Schlauch von A zu B anzulegen, abzuschneiden und aufzustecken.

Ich bin im Bilde wie gesagt - ich nutze selbst keine, weiß aber bescheid.
Hab mal Werkzeugmechaniker gelernt - ich verstehe und lobe den Aufwand. (wenn es gut geworden ist)

Dann gibt es ja noch so verrückte, die Glastubes nutzen.
Für beinahe jede Aktion irgendwie Wasser ablassen wäre mir persönlich definitiv zu blöd.



[LiniXXus]

Echtes Glas ist noch eine Nummer größer und ist mir auch zu aufwendig. Im Normalfall komme ich überall gut dran, deshalb habe ich auch diesmal keine Grafikkarte vertikal verbaut. Einmal aufgebaut, muss ich in der Regel jahrelang nichts mehr dran was machen. Jetzt war es halt wieder fällig, weil ich meine RTX 3080 Grafikkarte mit einer RTX 5080 Grafikkarte ausgetauscht habe.

Meine vorherige Grafikkarte musste ich nicht extra umbauen, weil die Grafikkarte ab Werk bereist einen Wasserkühler verbaut hatte. Diesmal habe ich keine Grafikkarte mit Wasserkühler bekommen und die einzige, die es zu kaufen gab, war mir zu teuer und hat mir optisch auch nicht gefallen. Daher habe ich die Grafikkarte selber umgebaut und mit dieser Gelegenheit auch dieses Thema dazu erstellt.

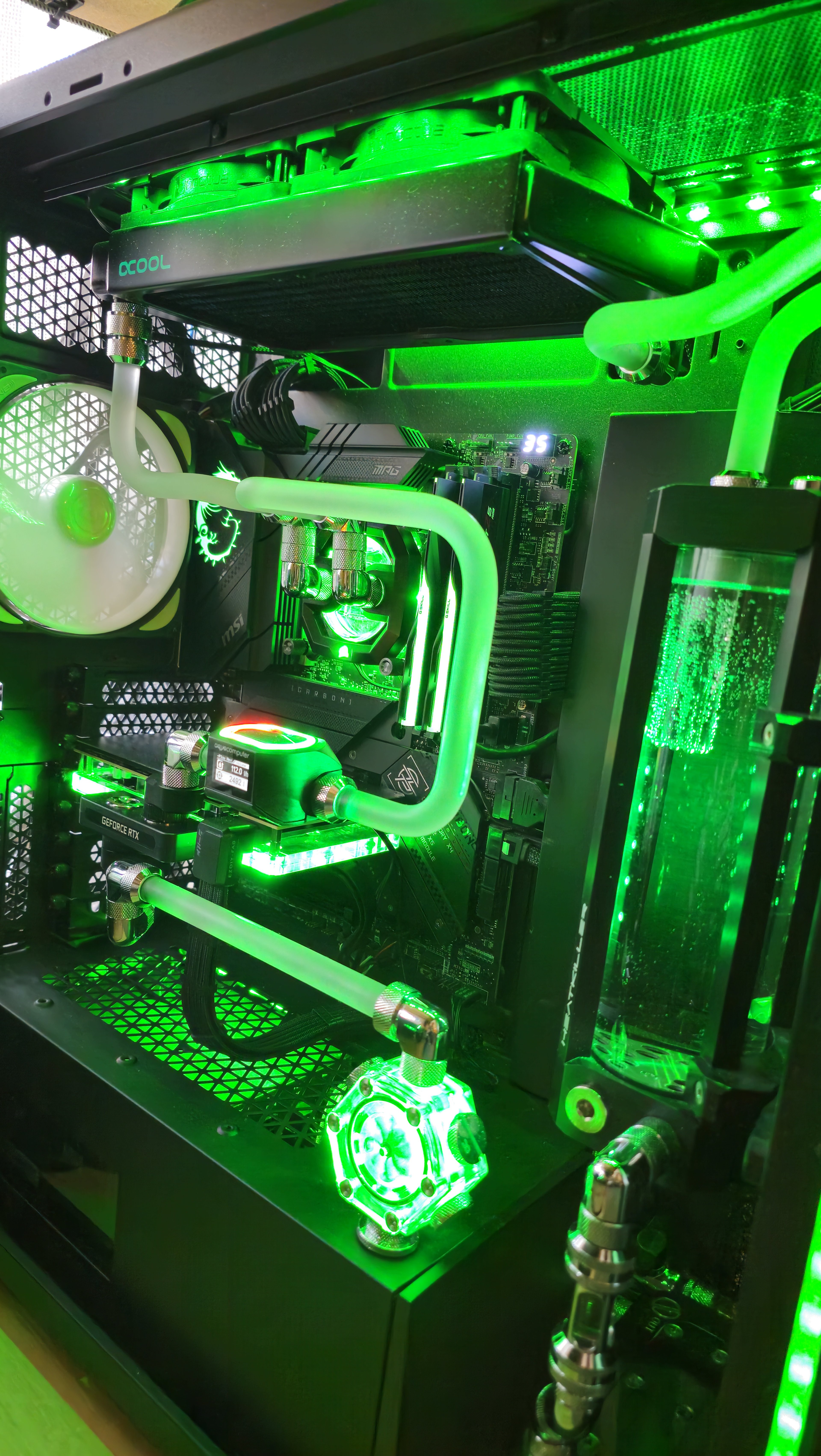

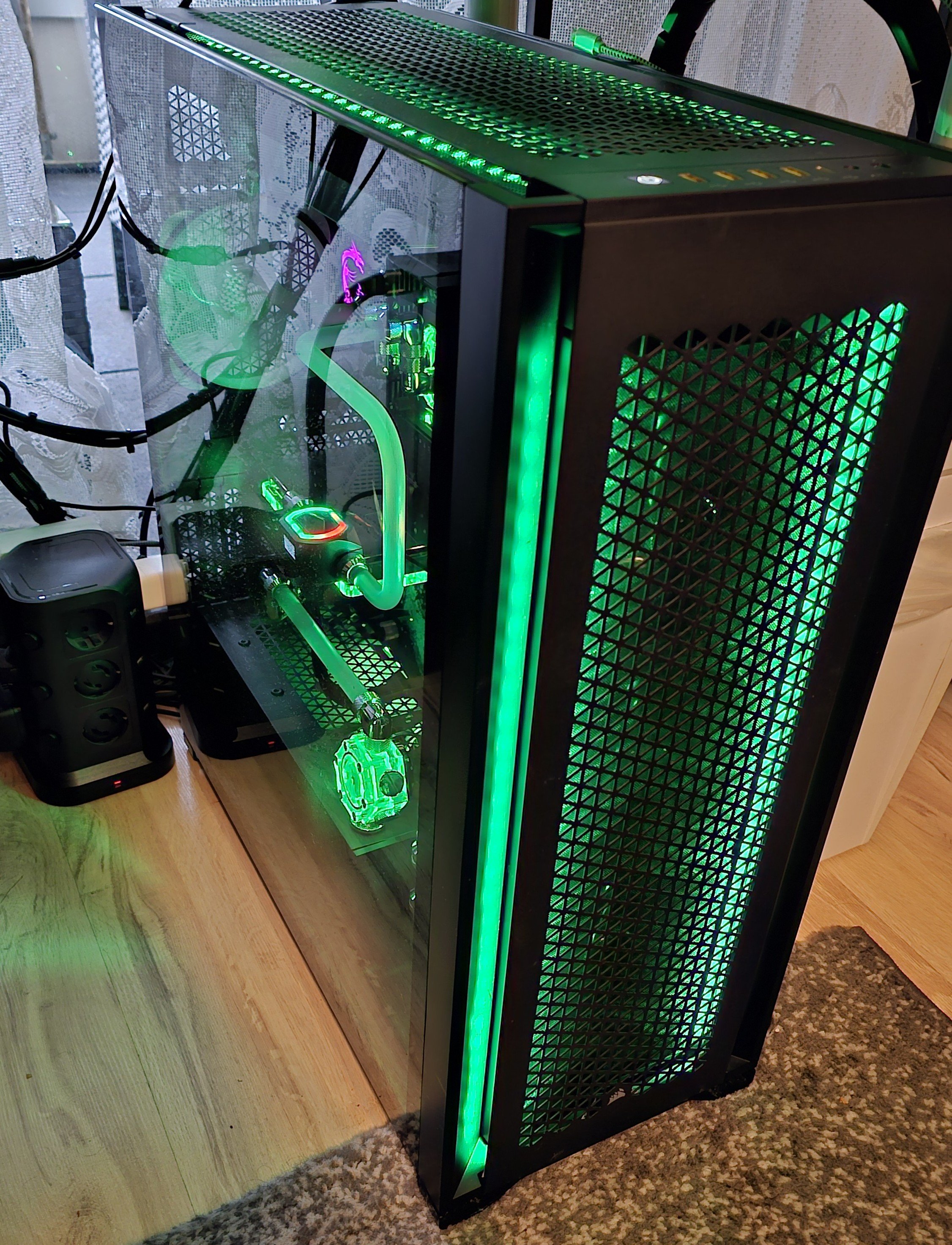

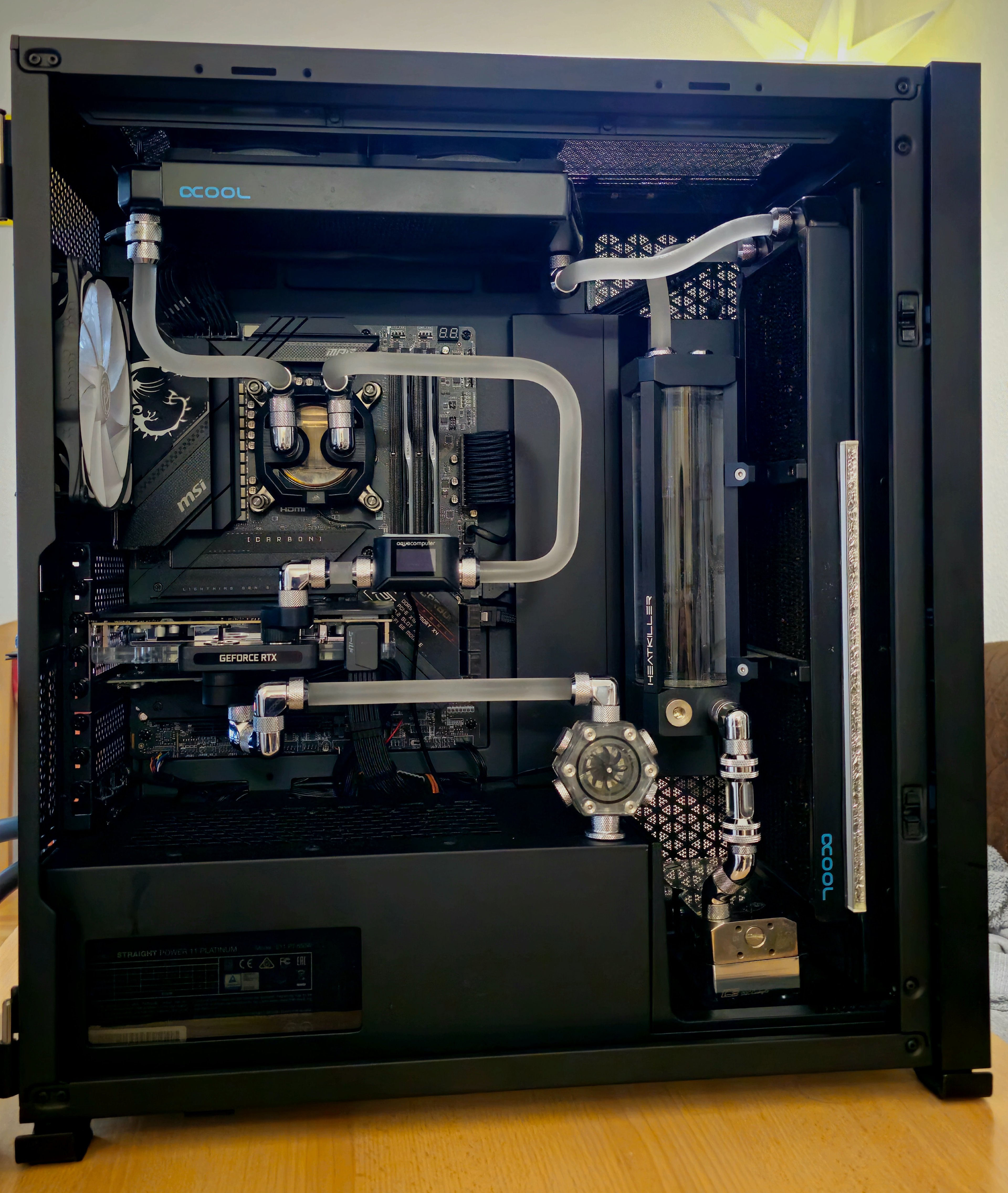

Denn hier geht es eigentlich nur um die Umbauten solch einer Grafikkarte und nicht ob jemand auf Wasserkühlung steht. So sieht mein Rechner aktuell aus und ist auch die Sicht, was ich aus meiner Sitzposition sehen kann.



[LiniXXus]

5. Backplate + Pads​

Meine Grafikkarte hatte orignal zwischen der Platine und der Backplate keine Pads dazwischen. Aber Alphacool hat diese mit ihrem Kühler mit eingeplant. Finde ich gut, denn so kann die Backplate auch etwas Wärme mit abgeben. Was mir auch positiv aufgefallen ist, das einer der Pads auch über die Lötkontakte des Stromsteckers mit eingeplant war.

Diesen Teil habe ich auch noch im ersten Beitrag mit hinzugefügt und auch dass mit einem Druckprüfer empfohlen wird, vorzutesten. Das mache ich in der Regel auch, nur habe ich mit diesem Artikel beim Erstellen nicht mit dran gedacht.

Wobei, mit dem Umbau der Grafikkarte habe ich kein Druck vor getestet, weil ich meiner Arbeit sicher war.
Nur mit Küchenrollenpapier habe ich trotzdem alles ausgelegt, denn Sicher ist Sicher.
