Wo schliße ich die AIO und M.2 SSD an

[ZickZick]

Grüße euch,

Ich habe mir vor kurzem ein Sytem günstig geschossen https://www.computerbase.de/forum/threads/kaufberatung-eines-amd-systems.2271980/

Seit Samstag habe ich nun Spulenfiepen. Es kommt eindeutig vom MB. Bevor ich da jetzt rumexxperimentiere, habe ich mir gleich ein neues Board besorgt welches heute irgendwann geliefert wird, ein ASUS TUF Gaming B550-Plus.

Wie ich an meinem jetzigen System gesehen habe, ist die AIO Pumpe direkt am Netzteil 12v angeschlossen. Das sollte man wohl nicht machen da Sie immer auf Vollbetrieb läuft.
Wo klemme ich die Pumpe den jetzt an?

Das zweite, wo stecke ich meine M.2 SSD ein um das maximale rauszuholen sofern das möglich ist?
Das Board hat 3 Slots

Slot 1 PCIe Gen 5.0
Slot 2 PCIe Gen 4.0
Slot 3 PCIe Gen 4.0

CPU ist eine Ryzen 5600 PCIe 4.0, M.2 SSD hat nur PCIe 3.0 und meine Grafikkarte hat PCIe 5.0



[hanse59]

Moin, laut Handbuch
https://gzhls.at/blob/ldb/3/5/6/b/e3de473c4c46d2df8d1fd13947c5e9c6e0aa.pdf
gibts einen extra header für die AiO

Sicher dass das das richtige board ist? Das hat nur 2 lange PCIE

M.2 - das in deiner Liste sind PCI Slots. Da passt die m.2 nur mit Adapter rein. Welcher der beiden m.2 slots ist egal



[herrStreusalz]

Sollte eigentlich alles im Mainboard-Handbuch stehen.

M.2 ist im Handbuch auf Seite 21.
Für die Pumpe gibt's einen AiO_PUMP Anschluss, eher in der Mitte vom Board, siehe Seite 11.

Link zum Handbuch (Ich empfehle User's Manual English Edition)



[ZickZick]

Mein Fehler, hatte beim beim B650-Plus geschaut



[VDC]

Das sollte man wohl nicht machen da Sie immer auf Vollbetrieb läuft.

Wofür die Pumpe auch einfach ausgelegt ist. Und solange die dabei ausreichend leise ist, muss da auch nichts geregelt werden. Ansonsten wenn geregelt, bitte auf einen festen Wert und nicht abhängig von einer Temperatur.

Wo klemme ich die Pumpe den jetzt an?

Am AIO Anschluss

Das zweite, wo stecke ich meine M.2 SSD ein um das maximale rauszuholen sofern das möglich ist?

M2_1 hat halt PCIe 4.0 und laut Handbuch gibt es da keine Einschränkungen.



[madmax2010]

Welche m.2 ssd?



[Deathangel008]

ist die AIO Pumpe direkt am Netzteil 12v angeschlossen. Das sollte man wohl nicht machen da Sie immer auf Vollbetrieb läuft.

vorsicht: manche AiO-pumpen sollen nicht mit reduzierter drehzahl betrieben werden.

Das zweite, wo stecke ich meine M.2 SSD ein um das maximale rauszuholen sofern das möglich ist?

in den M.2-slot der an der CPU hängt. abseits von benchmarks macht das, sofern der über den chipsatz laufende slot nicht langsamer als die SSD ist, aber keinen nennenswerten unterschied.



[VDC]

Welche m.2

Der m2_1 nimmt beides



[ZickZick]

Grüße,

Gestern endlich mal Zeit gefunden das ASUS TUF Gaming B550-Plus einzubauen und festgestellt, meine Grafikkarte läuft nur mit PCIe 3.

Ryzen 5 5600 (PCIe 4)
Radeon RX 9060 XT (PCIe 5)
PCIe NVMe™ M.2 SSD (PCIe 3)

Die SSD habe ich direkt an den Slot M.2_1 eingesteckt. Kann es sein das diese im falschen Steckplatz ist? Dadurch das die SSD nur PCIe 3 hat, wird auch die GPU beschränkt da dort angebunden?

Wäre hier nicht der M.2_2 Slot für die SSD besser?
Ich weiss das die Unterschiede nicht groß sind, was die Leistung angeht, stört mich aber irgendwie.



[Hardy72]

Die SSD habe ich direkt an den Slot M.2_1 eingesteckt. Kann es sein das diese im falschen Steckplatz ist?

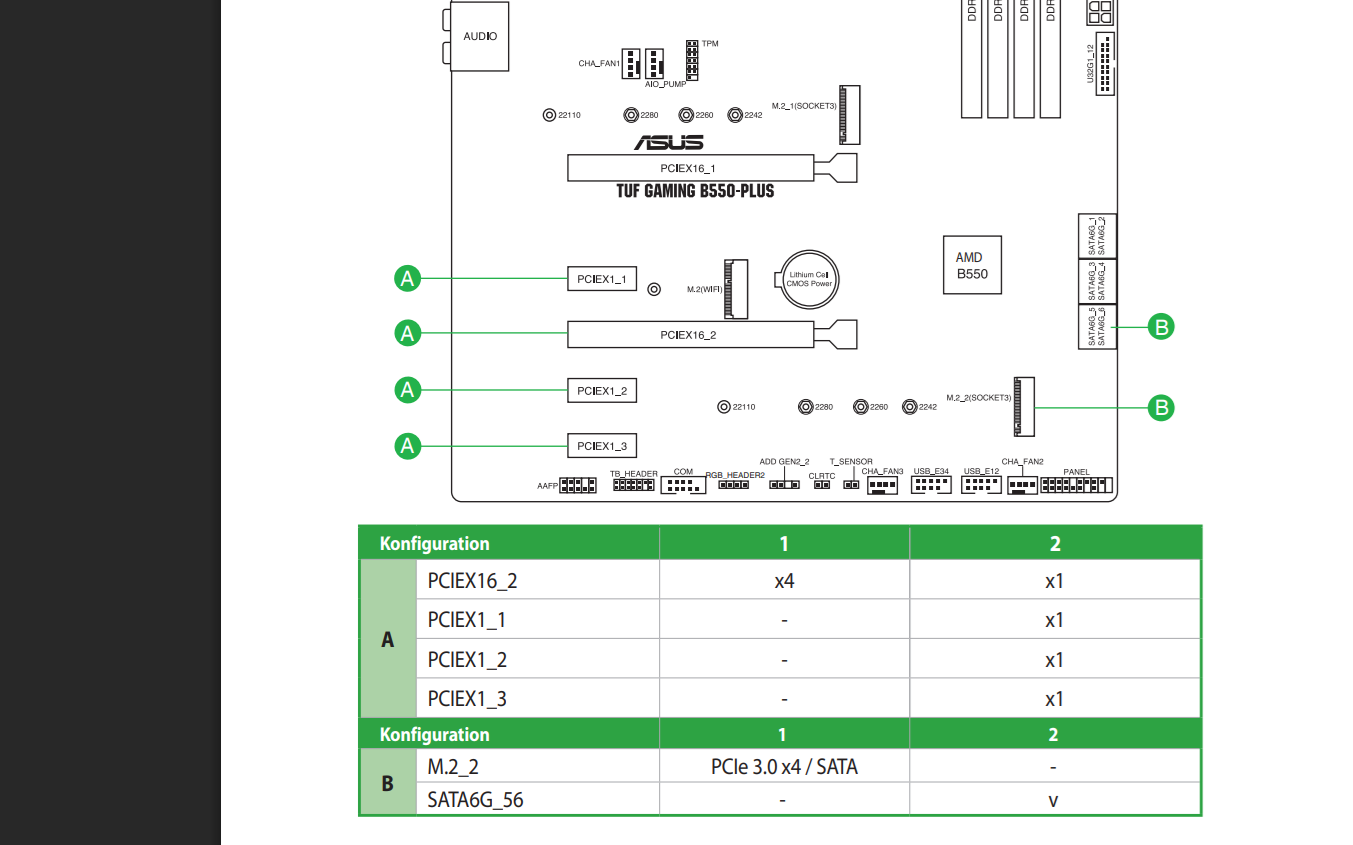

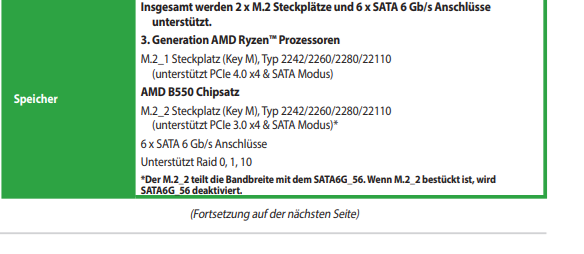

Nein, das ist schon der richtige Steckplatz, dieser ist direkt mit der CPU verbunden. Der M2_2 geht über den Chipsatz und deaktiviert SATA-Anschlüsse 5u.6 wenn belegt.

meine Grafikkarte läuft nur mit PCIe 3.

Diese muss im oberen Steckplatz PCI EX 16_1 (auch direkt mit der CPU verbunden) stecken. Der untere X16-Slot ist über den Chipsatz nur mit PCIE 3.0 x4 angebunden (wenn kein x1-Slot belegt ist).



[ZickZick]

@Hardy72 Die Grafikkarte ist im oberen Steckplatz. Dennoch ist die mit PCIe 3 angebunden.
Die M.2 SSD ist die einzige Festplatte die eingebaut ist, und auch das einzige Teil was lediglich PCIe 3 kann, dachte es könnte evtl daran liegen.



[Hardy72]

Da M2_1 und PCIE 16_1 jeweils über separate PCIE-Lanes mit der CPU verbunden sind, beeinflussen sich die beiden nicht gegenseitig.
Wenn die Grafikkarte oben eingebaut ist sollte diese mit PCIE 4.0 laufen. Mal im BIOS/UEFI prüfen, ob für den Steckplatz PCIE 3.0 eingestellt ist.



[ZickZick]

Im Bios war der Steckplatz auf Automatisch. Habe ihn jetzt auf GEN 4 gestellt, GPU-Z sagt beim Rendertest weiterhin GEN 3.

Irgendwas läuft da nicht rund aber erstmal ruft die Arbeit. Muss ich mir heute Abend mal genauer anschauen



[ZickZick]

So, jetzt nach Feierabend nochmal damit beschäftigt.
PCIe 4 ist für den PCIE 16_1 Steckplatz eingestellt aber die Grafikkarte kommt einfach nicht über GEN 3 raus.

Wenn Ihr sagt die M2 SSD kommt in den Steckplatz, kann ich mir das nicht anders erklären.
